Wende- und Orientierstationen

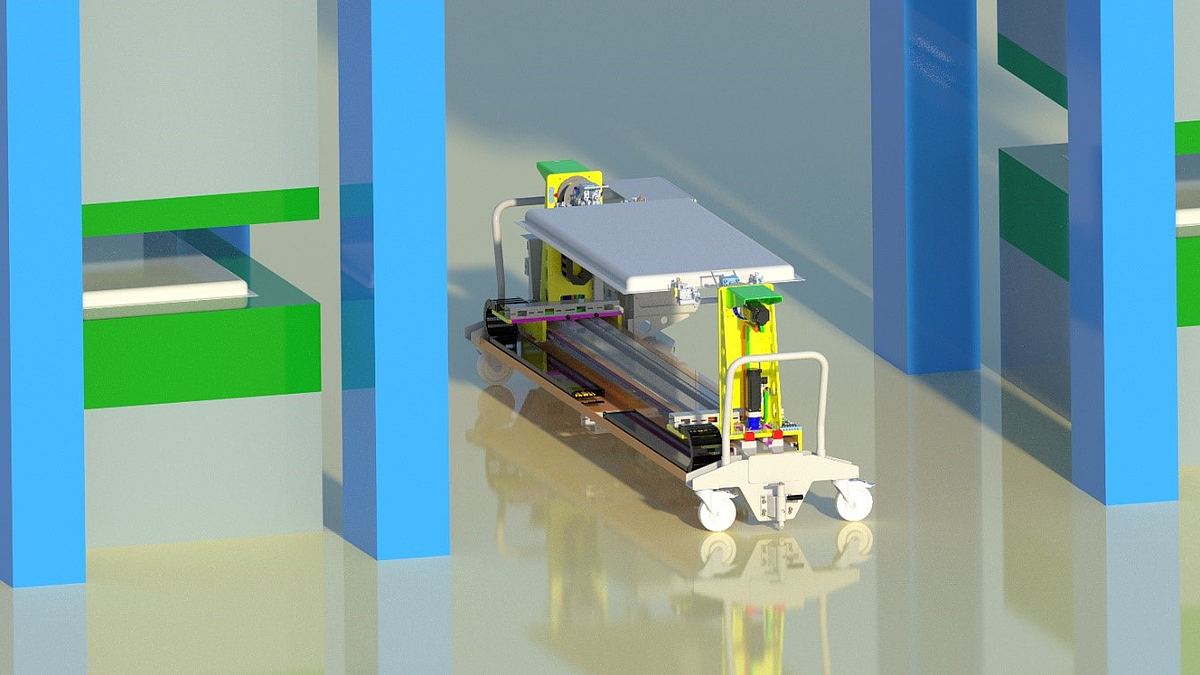

Innerhalb einer Pressenstraße ist in Abhängigkeit von der Ziehpresse das Wenden von umgeformten Bauteilen in der ersten Pressenlücke erforderlich, um die Werkstücke für die nächste Pressenstufe bereitzustellen. Dies trifft insbesondere bei einer Mechanisierung mit Doppelfeedern innerhalb der Presszwischenräume zu. Sowohl Wender als auch Wendeübersetzer, die noch einen zusätzlichen Hub in Durchlaufrichtung der Pressenstraße ausführen können, sind dabei wichtige Automatisierungseinheiten im Gesamtprozess einer Pressenverkettung.

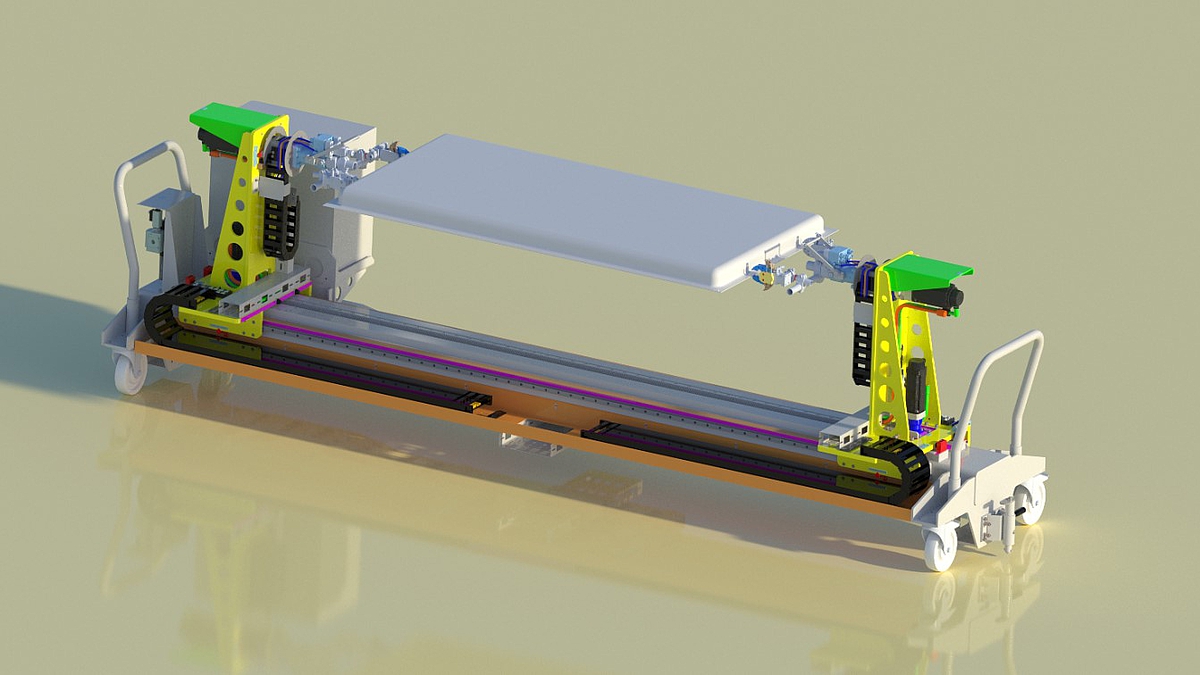

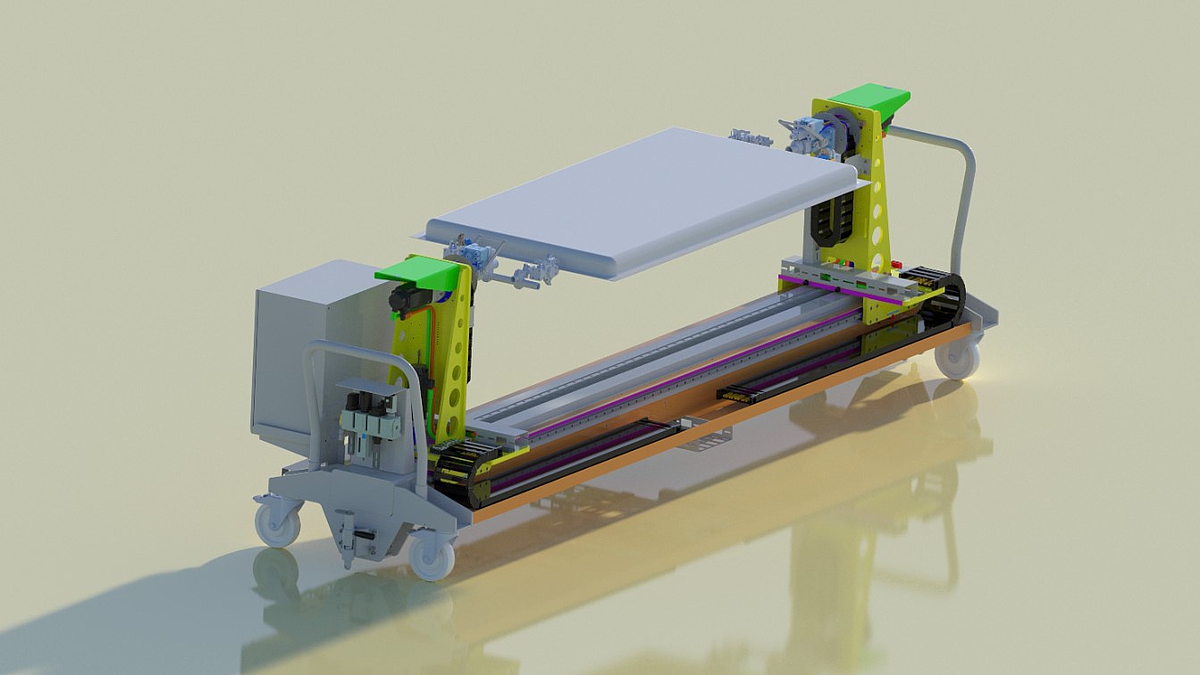

Die Wendestationen sind in der Regel mit zwei unabhängigen Servo-Achsen ausgestattet, damit die Platinen um 180° gewendet werden können. Darüber hinaus ist die automatische Breitenverstellung der Wendezangen ebenso Standard wie das Herausfahren der kompletten Wendestation aus der Pressenlücke bei einem Werkzeugwechsel.

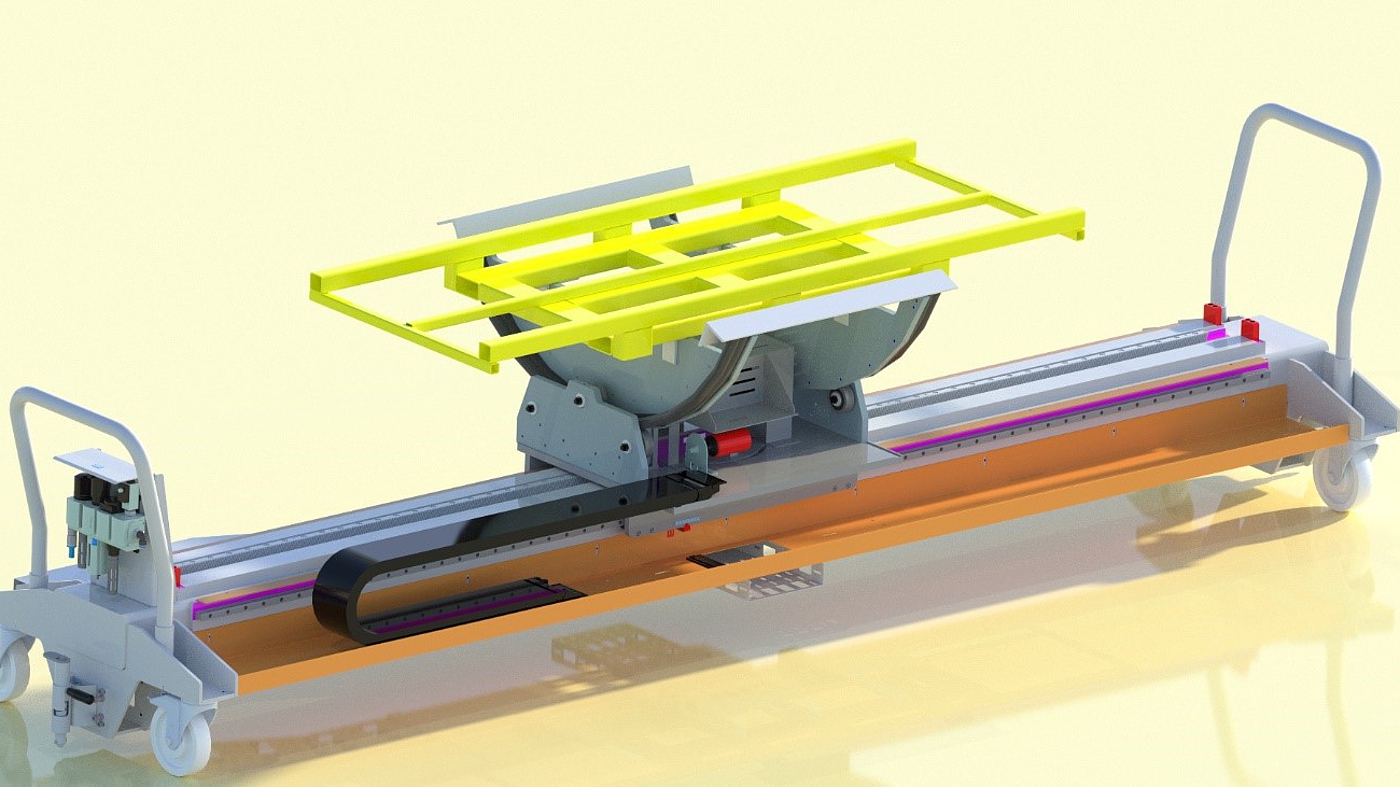

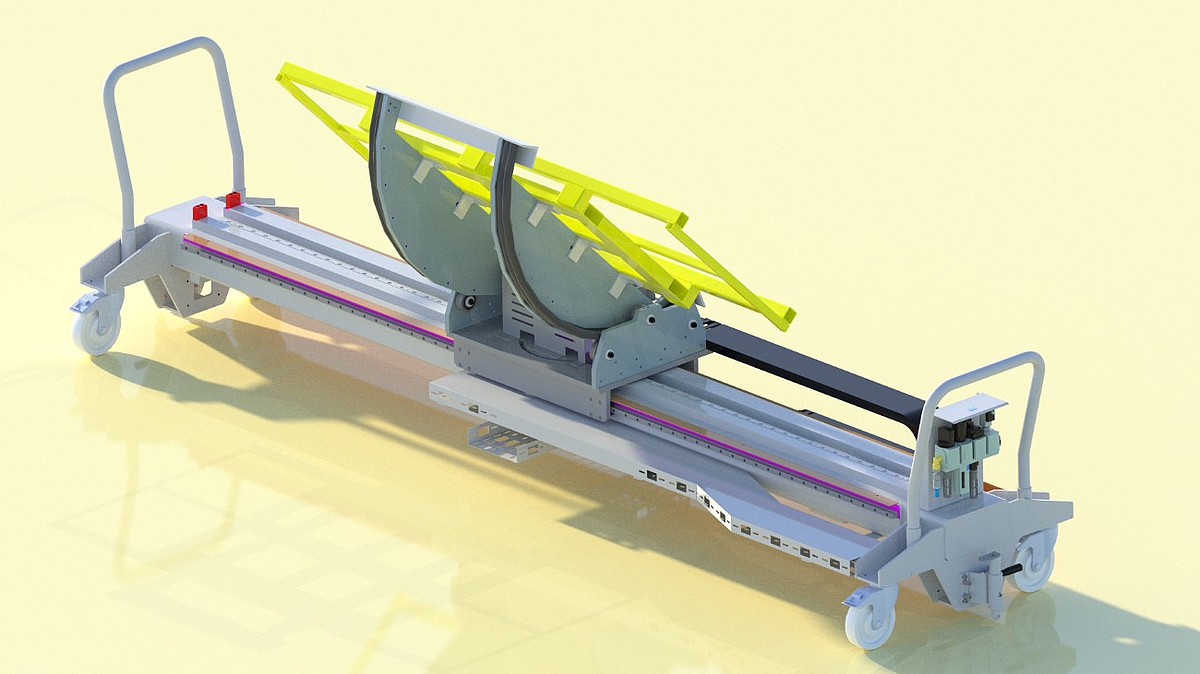

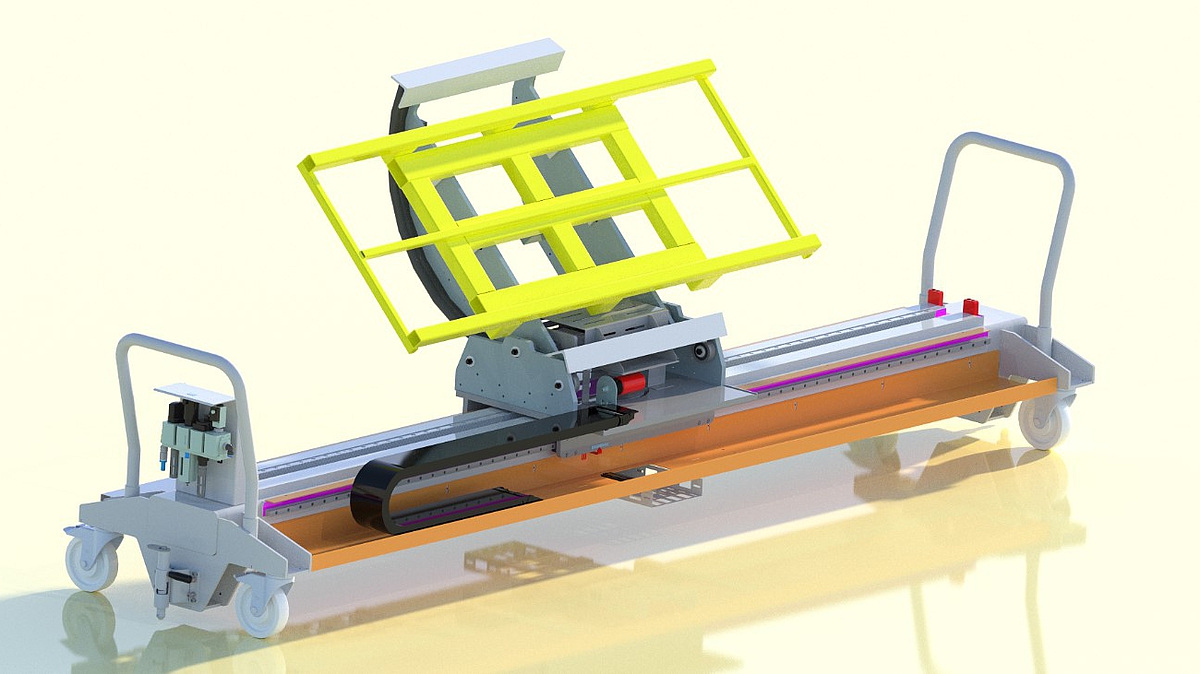

In den folgenden Pressenzwischenräumen nach der Presse 2 werden Orientierstationen mit bis zu 4 Servo-Achsen positioniert. Sobald das Werkstück von dem Entladefeeder einer Presse auf dem Tooling der Orientierstation abgelegt wird, erfolgt die Lageorientierung und das Werkstück wird dem Beladefeeder für die folgende Werkzeugoperation bereitgestellt. In der Kombination mit einer Doppelfeeder Automation bilden die Wende- und Orientierstationen von HORSTKEMPER eine hochfunktionale Mechanisierungslösung, die sich durch ihre Prozesssicherheit, verbunden mit einer exzellenten Verfügbarkeit auszeichnen.
