Produkte » Lager- und Materialflusssysteme » waverail® Schienensystem » Komponenten

Komponenten

wr25 Schiene

bestehend aus:

  • waverail Gr. 25 - wr25  |  Art.-Nr. 1101885
  • Trägerprofil wr25  |  Art.-Nr. 1101884
  • Halteprofil wr25  |  Art.Nr. 1101881
  • Klemmprofil wr25  |  Art.Nr. 11101882
  • wr25-Führungswelle  |  Art.Nr. 1101883

wr40 Schiene

bestehend aus:

  • waverail Gr. 40 - wr40  |  Art.-Nr. 1099996
  • Trägerprofil wr40  |  Art.-Nr. 1099995
  • Halteprofil wr40  |  Art.Nr. 1099992
  • Klemmprofil wr40  |  Art.Nr. 1099993
  • wr40-Führungswelle  |  Art.Nr. 1099994

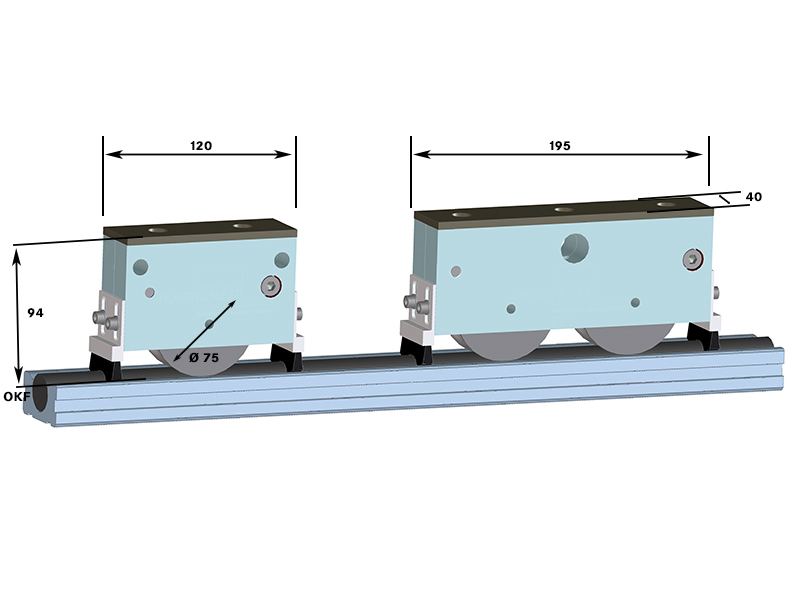

wr25 - Ein- und Zweifachradblöcke

erhältlich als:

  • Radsatz einfach wr25  |  Art.-Nr. 1077399
  • Radsatz zweifach wr25  |  Art.-Nr. 1071512

maximale Traglasten:

  • einfach: 16,4 kN *
  • zweifach: 32,8 kN *

* Reduzierte Spurkranz-Traglasten: ca. 40%

erhältich als:

  • Radsatz einfach mit Einbaurahmen wr25  |  Art.-Nr. 1077417
  • Radsatz zweifach mit Einbaurahmen wr25  |  Art.-Nr. 1077370

maximale Traglasten:

  • einfach: 16,4 kN *
  • zweifach: 32,8 kN *

* Reduzierte Spurkranz-Traglasten: ca. 40%

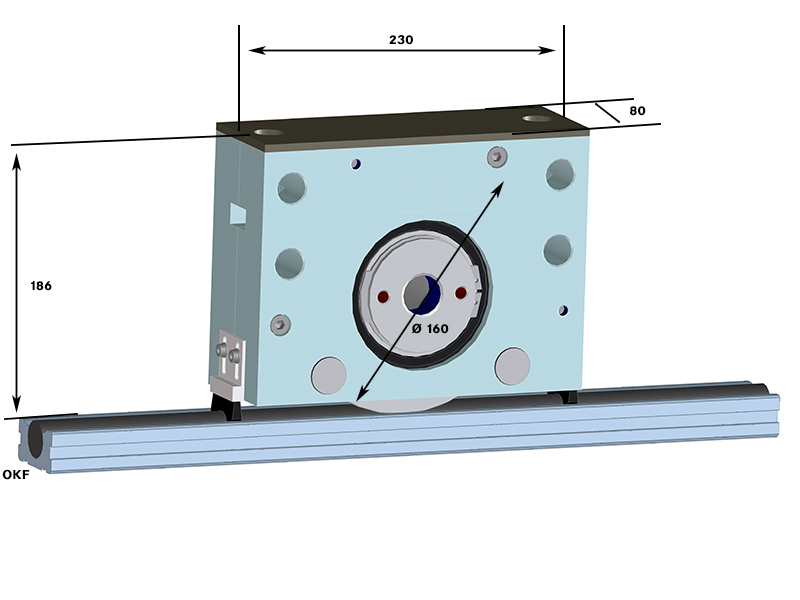

wr25 - Einfach Antriebsblöcke

erhältlich als:

  • Antriebsblock Loslager wr25  |  Art.-Nr. 1077449
  • Antriebsblock Festlager wr25  |  Art.-Nr. 1077425

maximale Traglasten: 25 kN *

* Reduzierte Spurkranz-Traglasten: ca. 40%

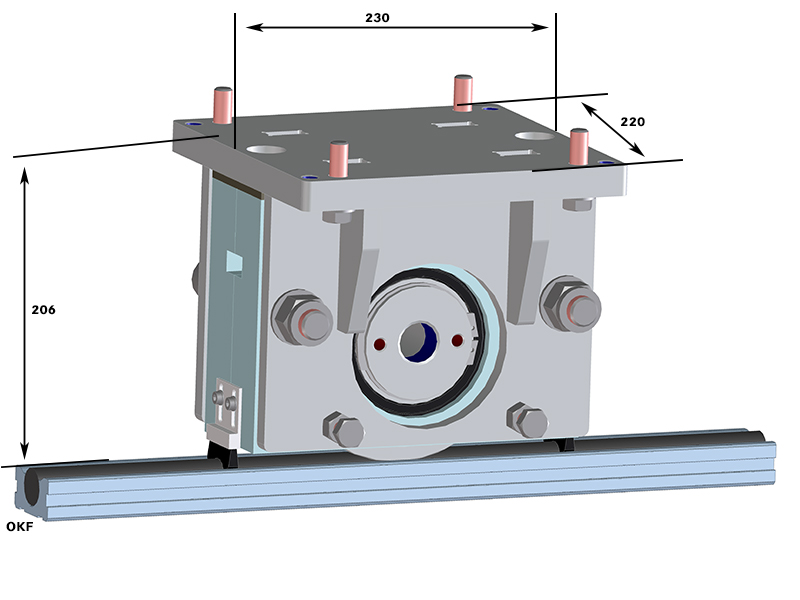

erhältlich als:

  • Antriebsblock Loslager mit Einbaurahmen wr25  |  Art.-Nr. 1077455
  • Antriebsblock Festlager mit Einbaurahmen wr25  |  Art.-Nr. 1077446

maximale Traglasten: 25 kN *

* Reduzierte Spurkranz-Traglasten: ca. 40%

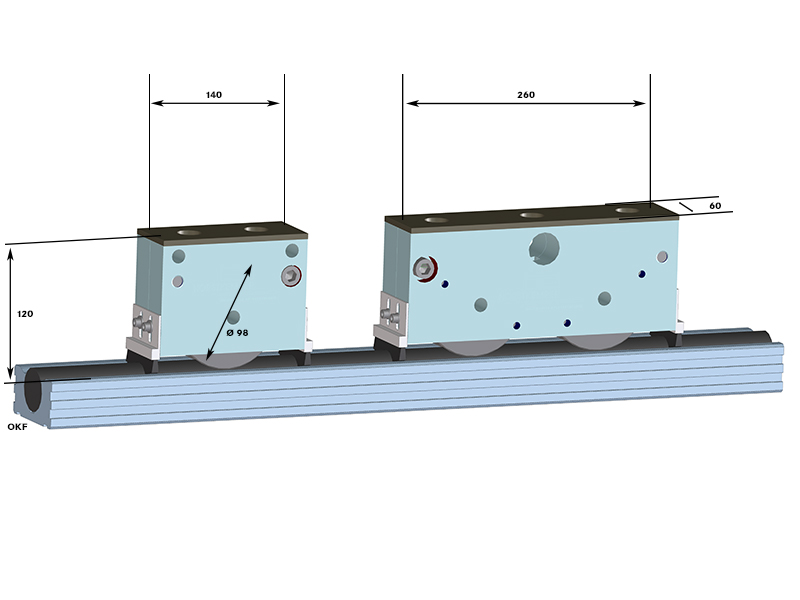

wr40 - Ein- und Zweifachradblöcke

erhältlich als:

  • Radsatz einfach wr40  |  Art.-Nr. 1071365
  • Radsatz zweifach wr40  |  Art.-Nr. 1071049

maximale Traglasten:

  • einfach: 29 kN *
  • zweifach: 58 kN *

* Reduzierte Spurkranz-Traglasten: ca. 40%

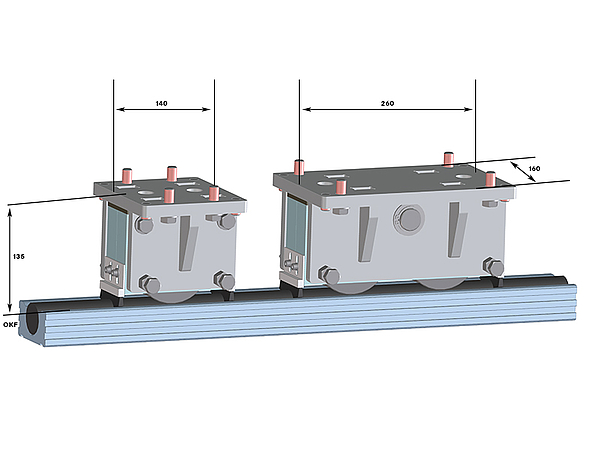

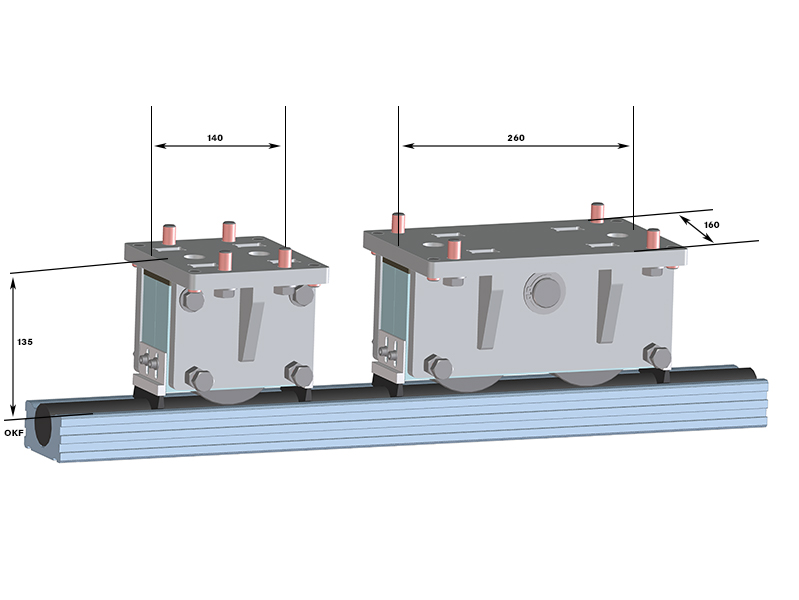

erhältlich als:

  • Radsatz einfach mit Einbaurahmen wr40  |  Art.-Nr. 1077281
  • Radsatz zweifach mit Einbaurahmen wr40  |  Art.-Nr. 1075697

maximale Traglasten:

  • einfach: 29 kN *
  • zweifach: 58 kN *

* Reduzierte Spurkranz-Traglasten: ca. 40%

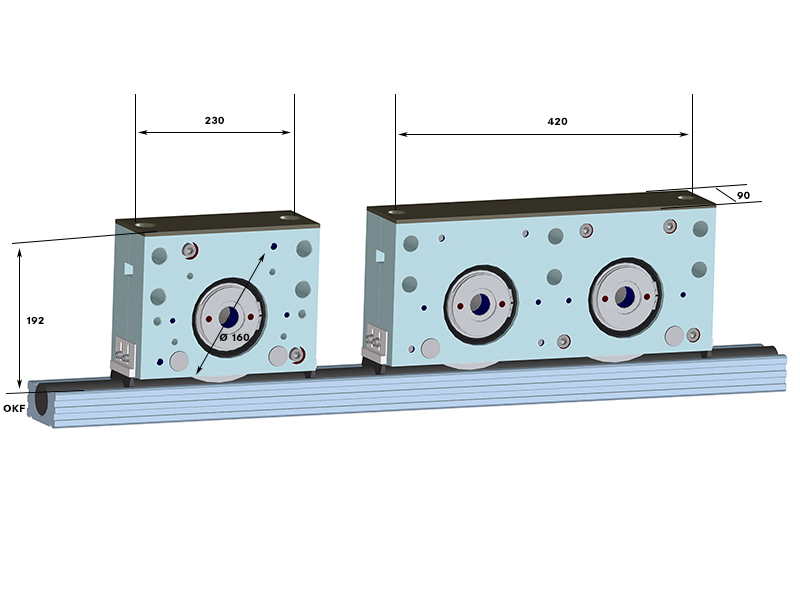

wr40 - Ein- und Zweifach Antriebsblöcke

erhältlich als:

  • Antriebsblock einfach Loslager wr40  |  Art.-Nr. 1071682
  • Antriebsblock einfach Festlager wr40  |  Art.-Nr. 1071679
  • Antriebsblock zweifach Loslager wr40  |  Art.-Nr. 1071688
  • Antriebsblock zweifach Festlager wr40  |  Art.-Nr. 1071686

maximale Traglasten:

  • einfach: 50 kN
  • zweifach: 100 kN

* Reduzierte Spurkranz-Traglasten: ca. 40%

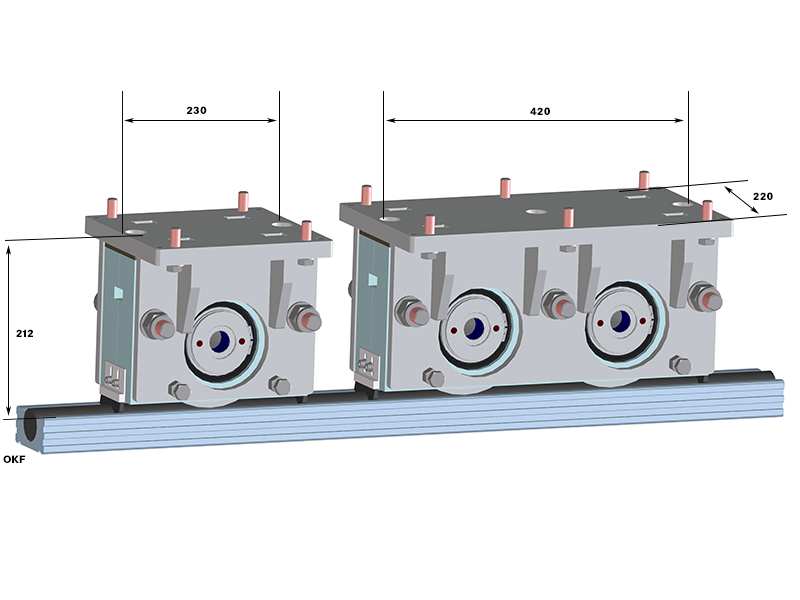

erhältlich als:

  • Antriebsblock einfach Loslager mit Einbaurahmen wr40  |  Art.-Nr. 1077245
  • Antriebsblock einfach Festlager mit Einbaurahmen wr40  |  Art.-Nr. 1075711
  • Antriebsblock zweifach Loslager mit Einbaurahmen wr40  |  Art.-Nr. 1077283
  • Antriebsblock zweifach Festlager mit Einbaurahmen wr40  |  Art.-Nr. 1077249

maximale Traglasten:

  • einfach: 50 kN
  • zweifach: 100 kN

* Reduzierte Spurkranz-Traglasten: ca. 40%

Rollwagen mit Feststeller und Staplertaschen

zum Beispiel in folgenden Ausführungen:

  • Rollwagen wr25, Traglast 1 t, Spurweite 750 mm  | Art. Nr. 1118700
  • Rollwagen wr25, Traglast 1 t, Spurweite 1000 mm  | Art. Nr. 1118701
  • Rollwagen wr25, Traglast 1 t, Spurweite 1250 mm  | Art. Nr. 1118702
  • Rollwagen wr25, Traglast 1 t, Spurweite 1500 mm  | Art. Nr. 1118703
  • Rollwagen wr25, Traglast 5 t, Spurweite 750 mm  | Art. Nr. 1118704
  • Rollwagen wr25, Traglast 5 t, Spurweite 1000 mm  | Art. Nr. 1118705
  • Rollwagen wr25, Traglast 5 t, Spurweite 1250 mm  | Art. Nr. 1118706
  • Rollwagen wr25, Traglast 5 t, Spurweite 1500 mm  | Art. Nr. 1118707
  • Rollwagen wr25, Traglast 5 t, Spurweite 1750 mm  | Art. Nr. 1118708
  • Rollwagen wr25, Traglast 5 t, Spurweite 2000 mm  | Art. Nr. 1118709
  • Rollwagen wr40, Traglast 10 t, Spurweite 750 mm  | Art. Nr. 1118710
  • Rollwagen wr40, Traglast 10 t, Spurweite 1000 mm  | Art. Nr. 1118711
  • Rollwagen wr40, Traglast 10 t, Spurweite 1250 mm  | Art. Nr. 1118712
  • Rollwagen wr40, Traglast 10 t, Spurweite 1500 mm  | Art. Nr. 1118713
  • Rollwagen wr40, Traglast 10 t, Spurweite 1750 mm  | Art. Nr. 1118714
  • Rollwagen wr40, Traglast 10 t, Spurweite 2000 mm  | Art. Nr. 1118715
