Feedersysteme

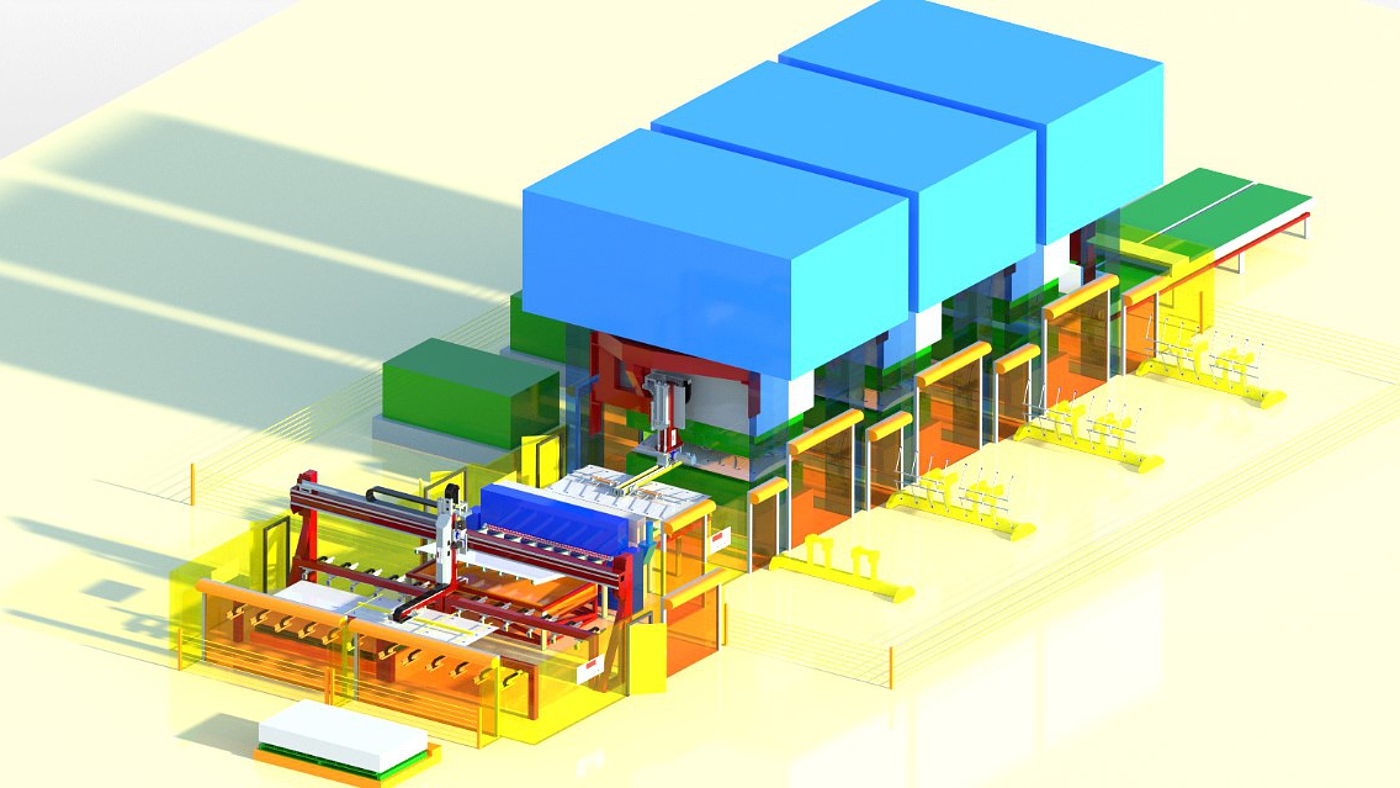

Der neue Pressenfeeder 9///Press///FEED///Eco wurde speziell für Tandem-Pressenlinien der Größen 1 und 2 entwickelt und ist die perfekte Symbiose aus leistungsfähigem Pressenverketter und moderaten Investitionskosten. Das zum Patent angemeldete Feedersystem 9///Press///FEED///Eco ist besonders effizient bei mechanischen Pressenlinien, die mit einer elektronischen Leitwelle gesteuert werden können. Dabei können sowohl servo-mechanische als auch konventionell mechanisch angetriebene Pressen mit dem Feedersystem adaptiert werden. Auch leistungsfähige hydraulische Pressenstraßen können bei einer Verkettung durch den 9///Press///FEED///Eco von den Vorteilen profitieren. Im Vergleich zu einer Roboterverkettung mit ihrer speziellen Charakteristik hinsichtlich ihres Bewegungsablaufs und des Platzbedarfes, bietet das neue Feedersystem durch die klar strukturierte Anordnung der Achsen, eine schnelle und beherrschbare Kinematik.

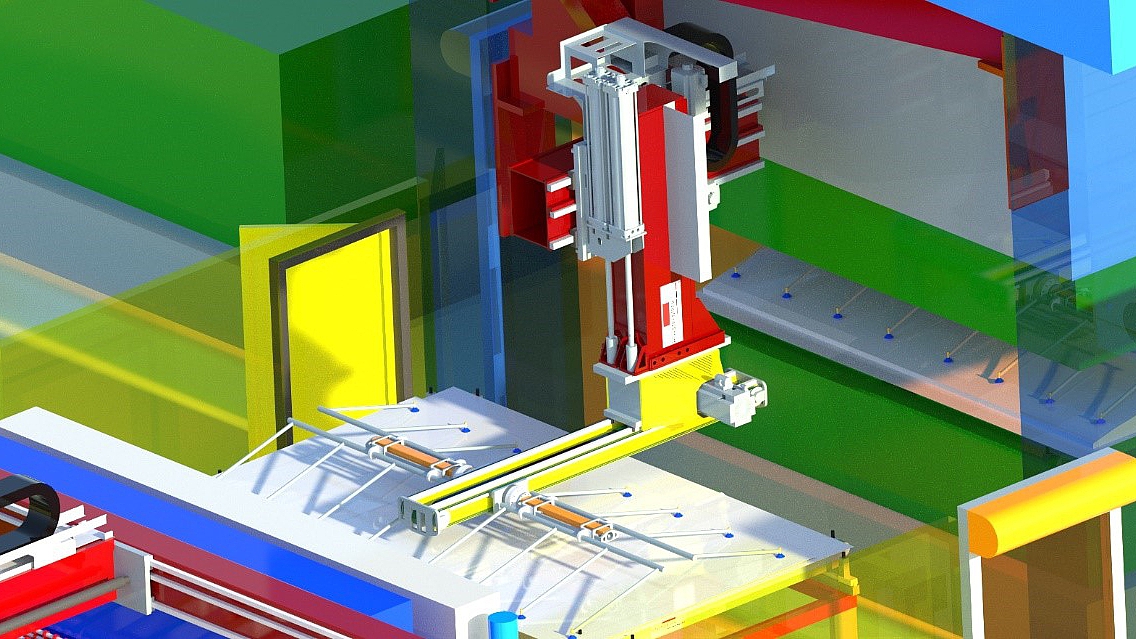

HORSTKEMPER hat das neue Feedersystem unter der Prämisse entwickelt, dass keinerlei Antriebe für die Orientierfunktionen in den Werkzeugraum fahren. Dadurch konnte die X-Achse sehr flach gehalten werden, welche den Platzbedarf innerhalb der Werkzeuge gering hält. Die Übertragung der Orientierungskinematik wurde über eine intelligente Kombination von Transmissionselementen gelöst. Neben der geringen Bauhöhe der Transfer- und Orientierachsen bleibt die Gewichtskraft der Antriebseinheiten immer im optimalen Verhältnis zur Vertikalachse. Dadurch sind Beschleunigungswerte in der X-Achse und somit in Pressendurchlaufrichtung von 25m/s² möglich.

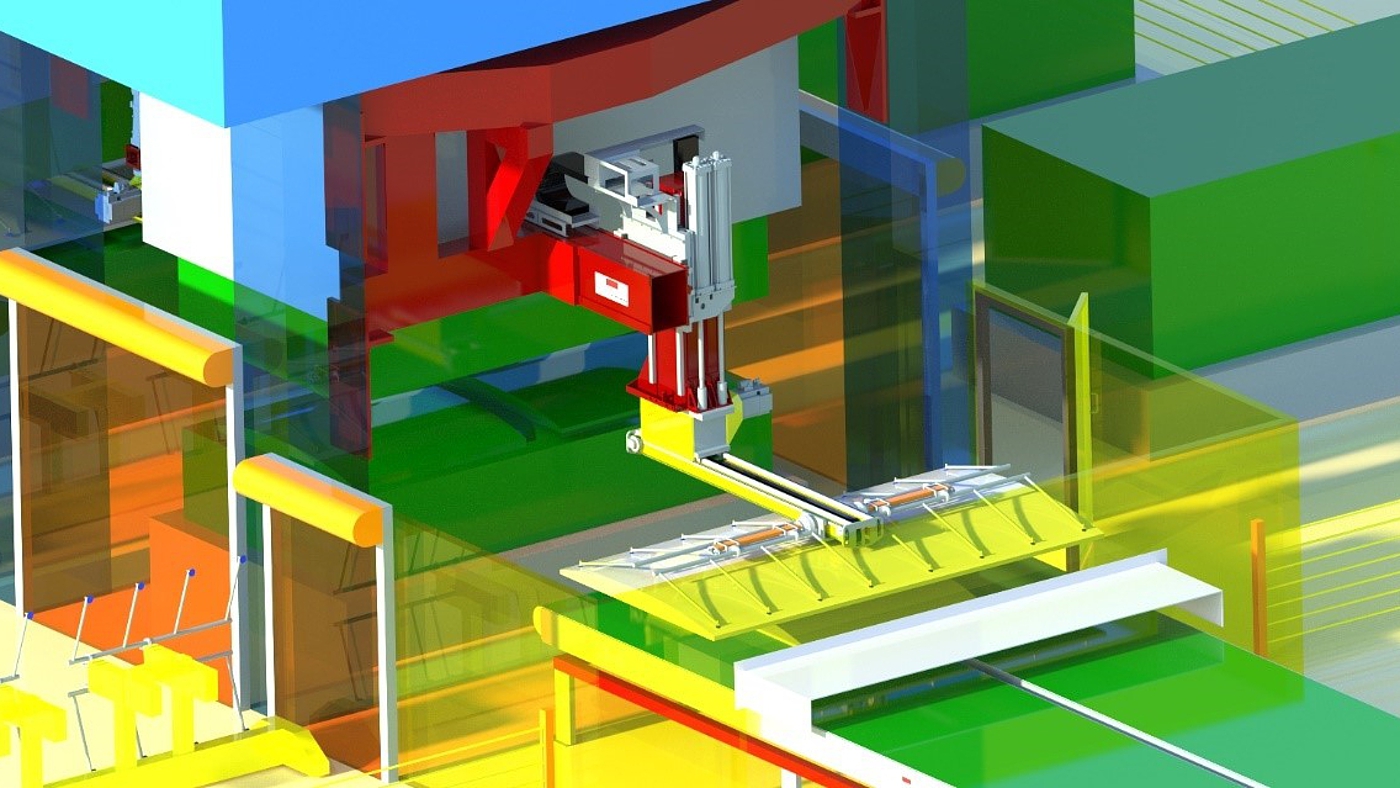

Der Bauteiltransfer erfolgt immer auf einer geraden Linie zwischen 2 Pressen, ohne das rotative Bewegungen mit einem Seitenversatz und den damit verbundenen Fliehkräften kompensiert werden müssen. Einer besonderen Bedeutung kommt der A-Achse zu, welche es ermöglicht, die Pressen mit einem seitlich geneigten Werkstück zu be- und zu entladen.

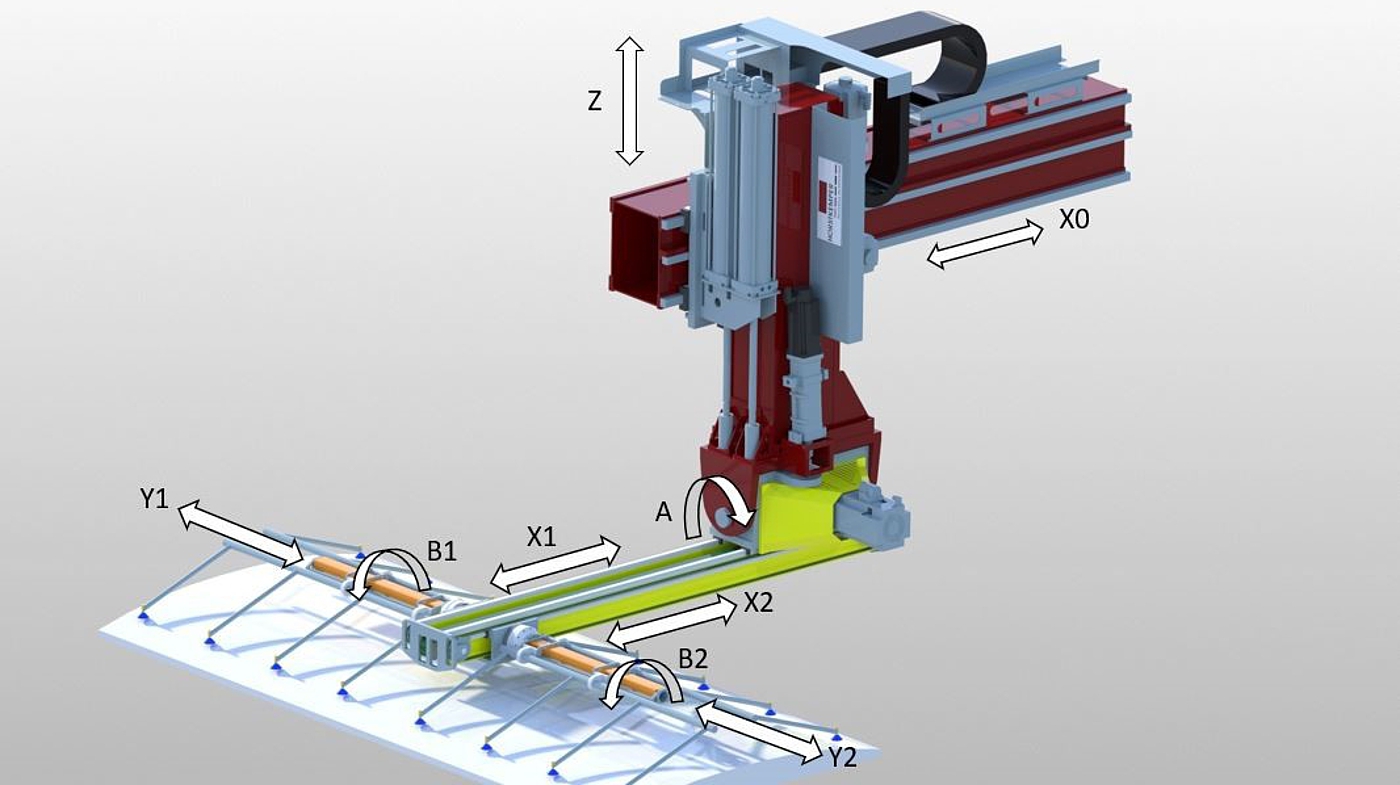

Der 9///Press///FEED///Eco von HORSTKEMPER ist der richtige Pressenverketter für alle Anwender, die ein hocheffizientes Feedersystem als Automatisierungslösung benötigen. Aufgrund der bedienerfreundlichen Handhabung ist das Feedersystem auch bei kleinen Losgrößen und mittleren Stückzahlen sehr wirtschaftlich. Das Feedersystem beinhaltet Freiheitsgrade in 7 Achsen und ist für eine Leistung von 14 Hub pro Minute bei einer Tragzahl von 100 kg für Werkstück und Tooling ausgelegt. Pressenmittenabstände von 5.500 – 10.000 mm sind mit dem Feedersystem individuell zu automatisieren. Natürlich gehört ein vollautomatischer Toolingwechsel für den hochflexiblen 9///Press///FEED///Eco genauso zur Standardausstattung wie auch das wechselseitige Ablegen der Werkstücke auf mehreren Auslaufbändern im End of Line Bereich.

Weitere technische Parameter zu dem Feedersystem 9///Press///FEED///Eco übermitteln wir Ihnen gerne auf Anfrage.
